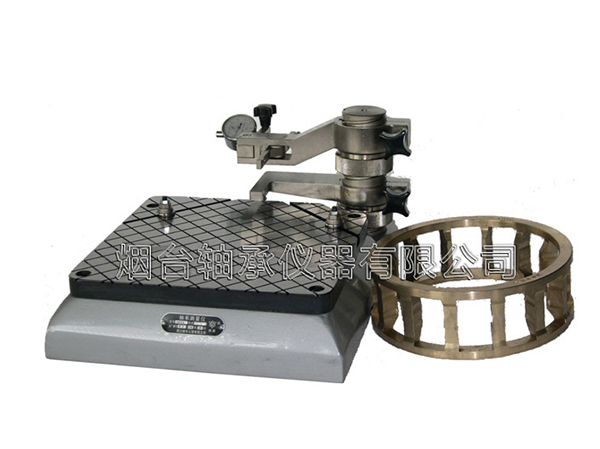

C235保持架兜孔垂直度測量儀是比較法機械式測量儀器，主要用于鐵路客車軸承保持架兜孔垂直度的測量。測量儀由底座、平板、立柱組件、測量組件等組成。立柱上的擋點架和杠桿架可以上下調節，以確定定位點和測點的位置。測量時，先用標準件對表，之后將被測保持架放到平板上并與兩個定位片接觸，以外圓和端面定位。微微轉動被測件，使兜孔壁與定位點接觸，此時儀表即顯示保持架兜孔的垂直差。

技術參數（單位：mm）：
